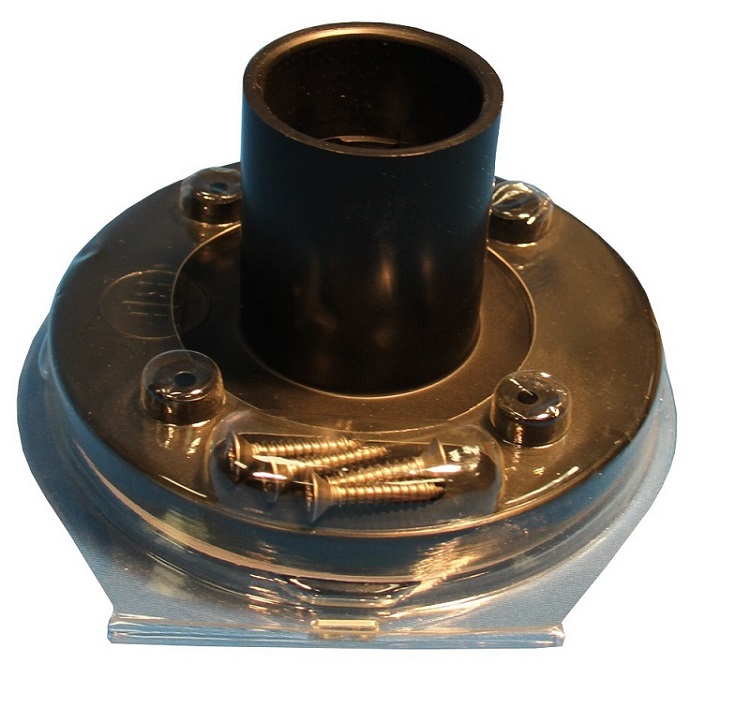

Foliendurchführung, Flansch verschraubbar 40mm-110mm
Foliendurchführung 40mm-110mm, Flansch verschraubbar RTF Qualität
Material: ABS
Lieferumfang: Flansch inkl. Schrauben
Für die Abdichtung benötigen Sie MagicPower Kleber.
Durchmesser: 40mm, 50mm, 63mm, 75mm, 90mm, 110mm
EINBAUANLEITUNG BEI FOLIE
1. Halten Sie den losen Ring des Flansches auf die Folie, um die Löcher zu markieren.
2. Durchstechen Sie die Folie mit einem spitzen Stahlstift o.ä..
3. Tragen Sie auf 2 x 6 mm breiten Flächen Abdichtungsmittel ( wirempfehlen Kraftkleber )
um die Bohrlöcher auf. Tun Sie dies auf beiden Seiten des losen Flanschenringes.
4. Halten Sie nun den Flanschenring an die Folie. Achten Sie darauf, daßdie Löcher des
Flansches mit den Löchern in der Folie übereinstimmen.
5. Stecken Sie nun die Schrauben in die Löcher und ziehen Sie diese an.
Achten Sie darauf, daß Sie die Schrauben nicht zu fest anziehen.
6. Schneiden Sie nun das Durchführloch mit einem scharfen Messser in die Folie.
7. Beseitigen Sie das überschüssige Abdichtungsmittel mit einem Tuch.
EINBAUANLEITUNG FÜR BEHÄLTER
1. Halten Sie den losen Ring des Flansches auf den Behälter, um die Bohrlöcher zu markieren.
Markieren Sie ebenfalls den inneren Durchmesser des Rings.
2. Die Bohrung der Löcher im Tank müssen mit einem 6,5 mm bzw. 1/4" Bohrer durchgeführt werden.
3. Schneiden Sie das mittlere Loch für die Durchführung aus. Achten Sie darauf, daß genügend
Spielraum für das Rohr, welches Sie benutzen möchten, bleibt.
4. Um den Flansch am Behälter zu befestigen, müssen Sie zuerst um die Bohrlöcher herum großzügig
Abdichtungsmittel ( Kraftkleber ) verteilen. Richten Sie dann die Bohrlöcher mit den Löchern des
Flanschenringes aus und stecken Sie die Schrauben rein.
Nun können Sie die Schrauben eindrehen.
ACHTUNG: Die Schrauben nicht zu fest ziehen.
5. Beseitigen Sie das überschüssige Abdichtungsmittel mit einem Tuch.
