Foliendurchführung Flansch 50–110 mm | verschraubbar

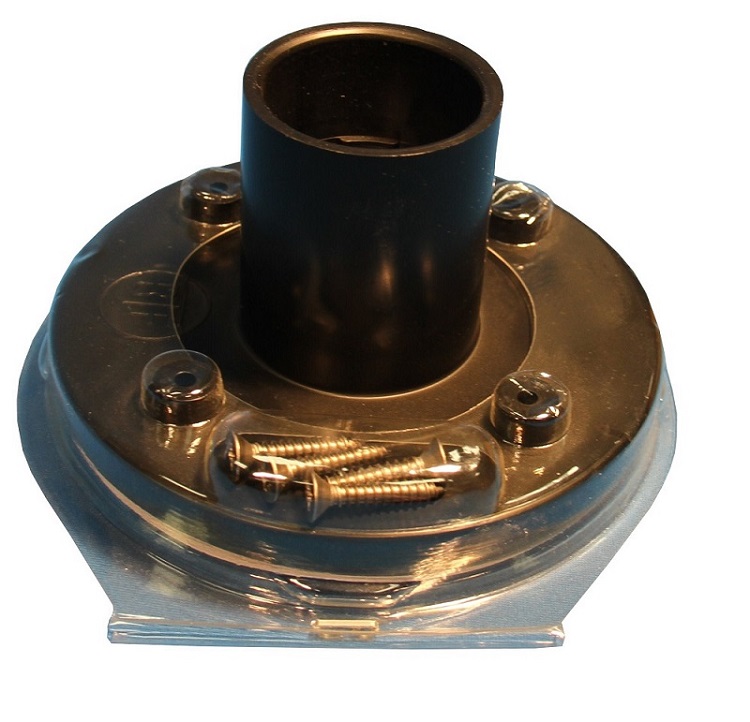

Foliendurchführung mit Flansch – verschraubbar 50–110 mm

Folienflansch verschraubbar – dichte Rohrdurchführung durch die Teichfolie

Der verschraubbare Folienflansch dient der sauberen und dichten Durchführung von Rohren durch die Teichfolie. Gefertigt aus ABS, erhältlich in den Durchmessern 50 mm, 63 mm, 75 mm, 90 mm und 110 mm (Grundpreis bezieht sich auf 50 mm).

Lieferumfang

Flansch inkl. Schrauben

Abdichtung

Für die Abdichtung benötigen Sie Magic Power-Kleber.

Einbauanleitung

Einen Teil des Flansches an die Folie halten und die Schraublöcher mit einem spitzen Gegenstand markieren bzw. durchstechen.
Auf beiden Flanschteilen Magic Power großzügig um die Bohrlöcher und den restlichen Ring auftragen.
Flanschring an die Folie setzen – die Löcher in der Folie müssen mit den Löchern im Ring übereinstimmen.
Schrauben einsetzen und anziehen. Nicht überdrehen.
Folie am Durchführloch mit einem scharfen Messer ausscheiden und den überstehenden Rest entfernen.

Hinweise

Nicht für Trinkwasser zugelassen.
Kontakt mit Ölen, Petroleumprodukten, Fetten und Chlor vermeiden.
Oberfläche sauber und frei von scharfen Gegenständen halten.
Nur mit empfohlenen Materialien und Verbindungsmitteln für die jeweilige Folie verwenden.

Weiter:
EPDM-Rohrmanschette ·
EPDM-Zubehör

FAQ

In welchen Durchmessern gibt es den Flansch?
50, 63, 75, 90 und 110 mm.

Womit wird abgedichtet?
Mit Magic Power-Kleber auf beiden Flanschseiten.

Sind Schrauben enthalten?
Ja, der Flansch wird inkl. Schrauben geliefert.

Verarbeitungshinweise

EINBAUANLEITUNG BEI FOLIE

1. Halten Sie den losen Ring des Flansches auf die Folie, um die Löcher zu markieren.
2. Durchstechen Sie die Folie mit einem spitzen Stahlstift o.ä..
3. Tragen Sie auf 2 x 6 mm breiten Flächen Abdichtungsmittel ( wirempfehlen Kraftkleber )
um die Bohrlöcher auf. Tun Sie dies auf beiden Seiten des losen Flanschenringes.
4. Halten Sie nun den Flanschenring an die Folie. Achten Sie darauf, daßdie Löcher des
Flansches mit den Löchern in der Folie übereinstimmen.
5. Stecken Sie nun die Schrauben in die Löcher und ziehen Sie diese an.
Achten Sie darauf, daß Sie die Schrauben nicht zu fest anziehen.
6. Schneiden Sie nun das Durchführloch mit einem scharfen Messser in die Folie.
7. Beseitigen Sie das überschüssige Abdichtungsmittel mit einem Tuch.

EINBAUANLEITUNG FÜR BEHÄLTER

1. Halten Sie den losen Ring des Flansches auf den Behälter, um die Bohrlöcher zu markieren.
Markieren Sie ebenfalls den inneren Durchmesser des Rings.
2. Die Bohrung der Löcher im Tank müssen mit einem 6,5 mm bzw. 1/4" Bohrer durchgeführt werden.
3. Schneiden Sie das mittlere Loch für die Durchführung aus. Achten Sie darauf, daß genügend
Spielraum für das Rohr, welches Sie benutzen möchten, bleibt.
4. Um den Flansch am Behälter zu befestigen, müssen Sie zuerst um die Bohrlöcher herum großzügig
Abdichtungsmittel ( Kraftkleber ) verteilen. Richten Sie dann die Bohrlöcher mit den Löchern des
Flanschenringes aus und stecken Sie die Schrauben rein.
Nun können Sie die Schrauben eindrehen.

ACHTUNG: Die Schrauben nicht zu fest ziehen.

5. Beseitigen Sie das überschüssige Abdichtungsmittel mit einem Tuch.
